YQP系列气动-液压-PLC综合控制实验室是我公司根据高校机电一体化对气、电、液控制的教学大纲要求，在我公司专利产品YY-18透明液压传动演示系统的基础上，综合了我公司气动PLC与液压PLC控制实验设备的优点，采用了XIOU.com开放型综合实验台结构，广泛征求专家教授与老师的意见，经不断创新改进研制而成的。是目前集气动控制技术、液压传动控制技术以及PLC可编程序控制器控制技术于一体的理想的综合性实验设备。实验时，它们可以相互辅成，交叉控制。可以让学生直观、感性地对比、了解气、电、液各自具有的特点、特色、及优缺点等。
产品型号：

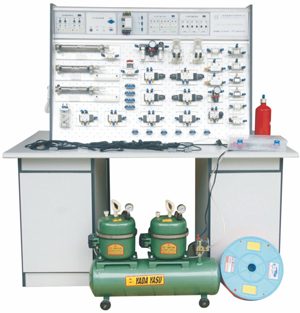

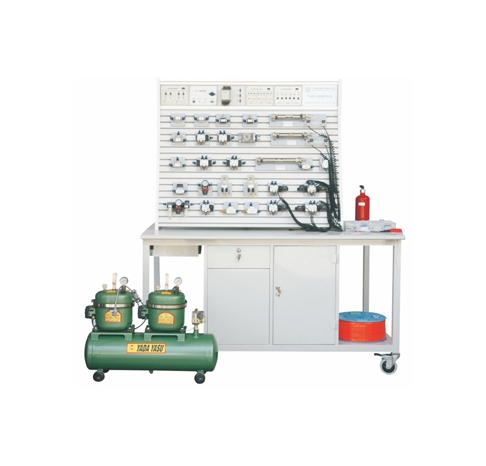

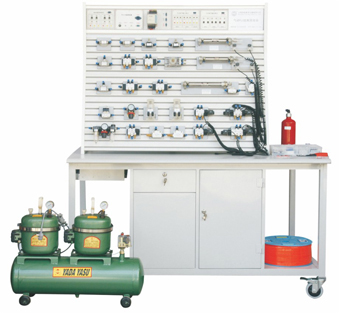

YQPC-T 铝槽式铁桌液压气动PLC控制实验台
YQPK-T 插孔式铁桌液压气动PLC控制实验台
YQPK-M 插孔式木桌液压气动PLC控制实验台

YQPC-T 铝槽式铁桌液压气动PLC控制实验台	YQPK-T 插孔式铁桌液压气动PLC控制实验台
YQPK-M 插孔式木桌液压气动PLC控制实验台



(一)验台外形尺寸：
       铁桌尺寸  1500mm×1000mm×820mm
       木桌尺寸   1500mm×1000mm×760mm
       铝槽式支架尺寸  1140mm×600mm×920mm
       插孔式支架尺寸  1130mm×500mm×770mm
(二）气动元器件配备：
       空气过滤、减压、油雾器三联件，减压阀，手动换向阀，电磁换向阀，气控换向阀，行程阀，单向阀，节流阀、单向节流阀、快速排气阀，或门型梭阀，单作用气缸，双作用气缸、旋转气缸，行程开关（常闭、常开）等。
(三）液压元器件配备：
      压力表，油箱，溢流阀，节流阀，单向阀，液控单向阀，调速阀，顺序阀，减压阀，双作用油缸，弹簧作用油缸，增压油缸，二位四通电磁换向阀，二位二通电磁换向阀，“O”型三位四通电磁换向阀，“H”型三位四通电磁换向阀，“M”型三位四通电磁换向阀，压力继电器，行程开关等。
（四）电气模块：
       1.直流电源模块：输入  AC 220V    输出：AC 220V，DC24V/2A      （2只）
       2.气动PLC可编程序控制器：三菱FX1s-14MR型主机，8输入、 6输出(继电器输出）
       3.液压PLC可编程序控制器：三菱FX1s-14MR型主机，8输入、 6输出(继电器输出）
       4.PLC电气控制输入单元     （2只）
       5.PLC电气控制气动输出单元
       6.PLC电气控制液压输出单元
       7.气动继电器控制单元
       8.液压继电器控制单元
（五）空气压缩机：
     型号：WY5.2双头静音气泵  电源：AC220V   电机功率：175W×2只   气罐容积：18L  额定输出气压 0.7MPa

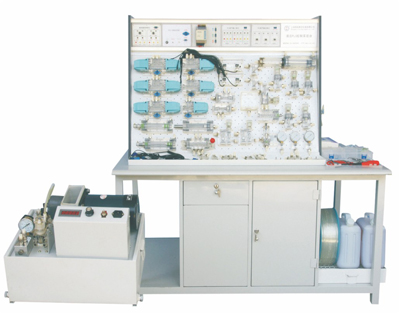

（六）实验专用齿轮泵站（配数字转速表）：
       工作电源：AC：220V   直流电机型号：130ZYT02   电机功率：750W  直流电机调速范围：0-1500转/分   安全限速范围：1000-1500转/分  油泵型号：CB-B10   最高输出压力：2.5MPa    安全压力设定范围：0.3 - 2.5 MPa  油箱容积：25L，液压泵工作时离液压台1.5m远处噪声≤58db
（七）软件及程序：
       1.PLC编程软件及应用程序
       2.相应实验的液压气动组态仿真软件
（八）附件：
       菲力格-300专业工具配件箱
