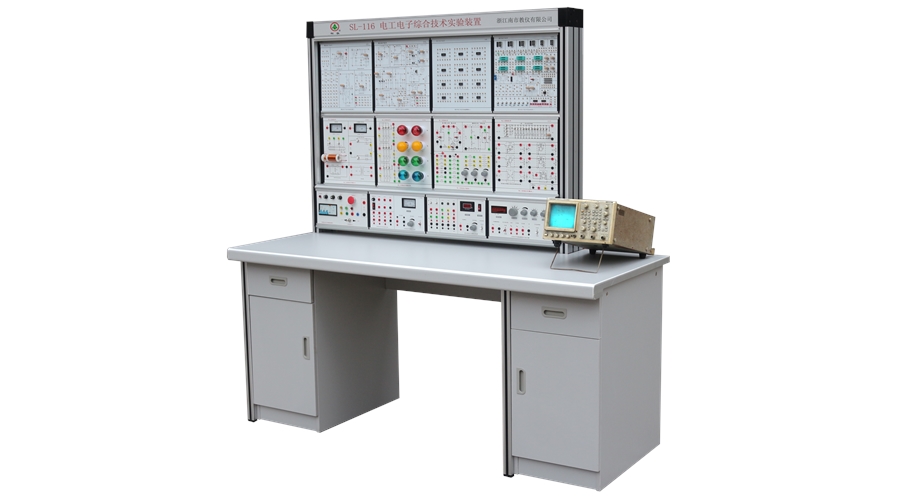

本装置是依据目前我国高等院校电工电子类课程的实验内容精心设计的一体化综合装置。功能强大、创新技术、实验内容丰富是该实验装置的最大特点，是现有院校更新改造及新建、扩建实验室的理想选择。实验内容包括“电路分析”“电工基础”“电工学”“电子技术”“电子学”“模拟电子技术”“数字电子技术”等课程实验项目，实验器件采用挂箱式，方便增配或扩展其他实验项目。

1、本实验台为铝合金骨架，由实验挂箱、功能模块、实验桌、防尘帘幕等组成。结构牢固、规格标准、外型美观大方。现已拥有十多项专利。

2、实验台采用可拆分式“模块”结构（国家专利），具有任意组合，利于功能升级；同时也解决了整机维修难的问题，只要将体积小的挂箱寄回厂家就可以快速、方便的解决相应的问题；另外模块还可以做为单独电源使用，移动到任何位置，方便教学；为保证实验安全，高压电源输入输出采用高安全、可靠的互套插座；低压信号、电源模块采用大、小两种市场上常用大小的插座输出，这种双插座接口输出方便适合不同接插线、连接口的使用。

3、实验“挂箱”采用隐藏式导轨结构，装卸方便，做到面板无磨损，确保使用质量，且有利于升级扩展。

4、实验屏采用“帘幕”防尘结构，延长使用寿命。在装置的下方是一条长1米多长的磁条，使得防尘幕可以与最低处吸合，把实验模块全部保护在内。

序 号	种类	名称	说明
1	实 验 桌	骨架支柱	铝合金
2		实验桌面	防火、防水、耐磨高密度板
3		存储柜	木质（标配）/铁质
4		防尘帘幕
5		紧固件
6	功 能 模 块	T01：三相电源实验仪器	尺寸：300×150×165
7		T08：交直流电压源	尺寸：300×150×165
8		T29：恒流源及常用稳压源	尺寸：300×150×165
9		T11：信号发生器	尺寸：300×150×165
10		T25：报警记录仪*	具有设定时间、定时报警、切断电源等功能，还可以自动记录由于接线或操作错误所造成的漏电告警次数。
11	实 验 挂 箱	G100：电工实验挂箱一	基尔霍夫定律/叠加定律/戴维南诺顿定律等的验证；
12		G101：电工实验挂箱二	一阶/二阶动态电路的研究;VCVS/VCCS/CCVS/CCCS/G/INIC等受控源电路；双口网络的测试电路；典型信号的观察与测量电路；负阻抗变换器电路；回转器电路等；
13		G102：电工实验挂箱三	电压表/电流表的扩程电路；单相铁芯变压器特性的测试；电流互感器；RLC元件阻抗特性测试；RLC串联谐振电路；RC选频网络特性测试等；
14		G103：电工实验挂箱四	功率因数及相序的测量电路；三相功率/电压/电流等的测量；
15		G104：电工实验挂箱五	单相电度表
16		G106：模拟电子技术实验挂箱一	二极管/三极管的简单测试；单极放大/两级放大/多级放大电路；射极跟随器电路；差动放大电路；场效应管放大电路；集成运放基本测试电路；集成运放比例求和电路；集成运放的积分/微分电路；电压比较器；RC正弦波振荡电路；LC振荡器及选频放大器；有源滤波器；集成功率放大器；互补对称功率放大器；集成稳压器；串联稳压电路；晶闸管可控整流电路等。
17		G107：模拟电子技术实验挂箱二
18		G108：数字电子技术实验挂箱三	8组8421共阴、共阴共阳数码管各2组,16P活动插座6只，14P活动插座6只、二极管及三极管特性单元实验电路；555电路，万能扩展部分等，以及实验所需的芯片及器件。可以完成基本门电路的测试；编码器/译码器电路；RS/JK/D等触发器；计数器/加法器/移位寄存器等；七人表决电路/智能交通灯电路/秒表设计电路/智能竞赛抢答器/数字频率计的设计等
19		G109：数字电子技术实验挂箱四
20	仪器	C01：智能直流电压/电流表*	智能三位半数显500V直流电压表、5A直流电流表，微处理器控制，自动切换量程，带通信功能，0.5级精度，超量程保护，可存贮、查询测量数据
21		C02：智能交流电压/电流      功率/功率因数表*	智能三位半数显500V交流电压表、5A交流电流表、1kW功率表及功率因数表，微处理器控制，自动切换量程，带通信功能，0.5级精度，超量程保护，可存贮、查询测量数据
22		双踪示波器*	用户可自选型号，可代购
23	其他	说明书
25		实验导线
