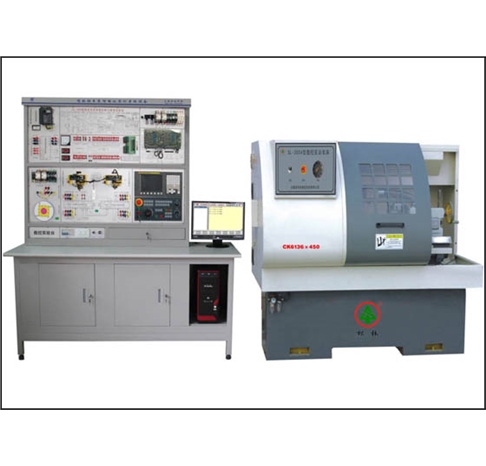

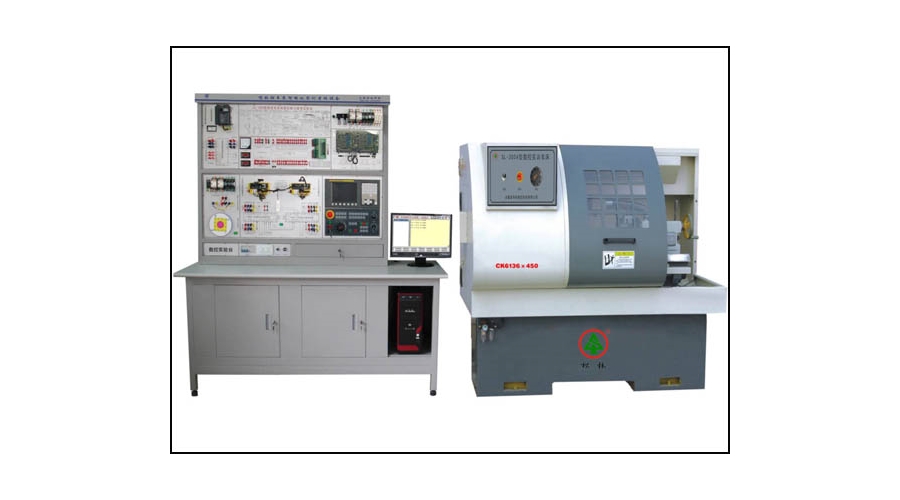

本装置由数控控制台和实训6136车床部件组成实训考核教学设备。系统采用法纳科0I Mate TD车床数控系统，数控车床的X、Z轴由伺服电机控制，在6136车床上运动演示，主轴由三菱变频器控制，并带有光电编码器，X、Z轴拖板采用滚珠丝杆进行传动，刀架为四工位电动刀架，学生可以学习到0I Mate TD伺服电机的控制、变频器控制、电动刀架、霍尔元件、接近开关的原理和PLC指令、编程、接线及在数控机床中的应用等及数控车床编程、加工、维修。

数控控制台提供一套完整的控制系统，控制系统拥有完整的法那科0I Mate TD数控技术的系统，控制台全面剖析了法那科0I Mate TD系统的控制原理和结构，按符合真实数控设备的要求进行电气连接，可以带动实训机床进行数控加工；同时数控控制台在控制系统内部提供数控机床常见故障的设定、维修、考核等电路故障系统，该故障系统提供全开放的端子接口，可以设置电路故障、主要器件故障、PLC故障及操作系统内部故障，供学生进行测量，判断。由教师设定故障，学生可以实现在线测量排故，也可以实现断电测量进行排故，提高学生解决问题的能力。

* 输入电源：三相五线制380V交流电源
* 漏电保护：漏电动作电流≤30mA；具有接地保护
* 工作环境：温度–10℃－+40℃
* 整机功耗：＜3KW
* 外形尺寸：2000×1200×1600 mm

车床主要参数：
三爪卡盘 160mm
床身上最大回转直径 350mm
最大工件长度 500mm
电动刀架 四工位
主轴孔径 40mm
主轴转速、无级变速 200------1500rpm
主电机功率 0.75kw
机床尺寸（长×宽×高） 1670×800×1300mm
机床重量 450kg
车削对象 硬质工程塑料、木头制品
