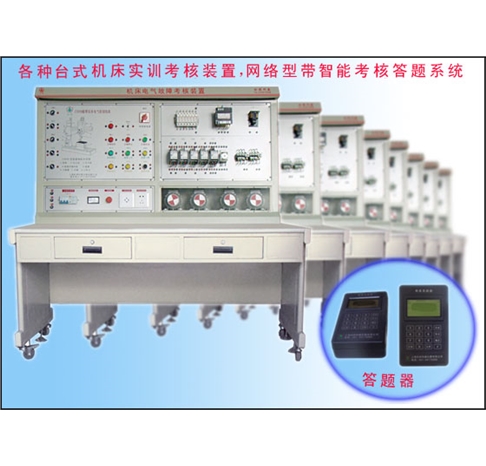

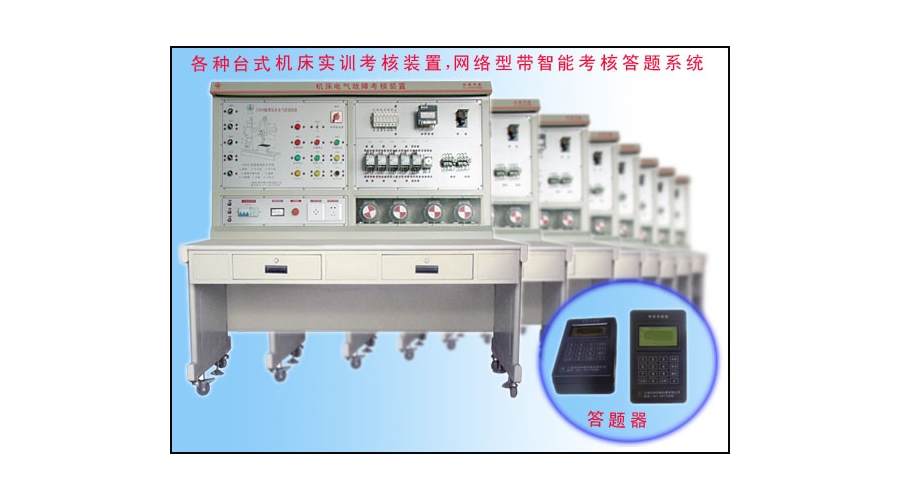

“SL-411台式机床实训考核装置”分SL-411A型和SL-411B型，后者较前者多了智能考核答题系统。此系列装置具有节约成本、使用方便、外形美观、结构合理、实用性强、拆装方便且能灵活操作等优点。
该系列为各大、中专院校、职业学校的电气、自动化及相关专业、社会电工培训、各县市维修电工鉴定所（站）等单位电气控制内容的教学演示、考核而研制的实验设备。在电气原理图模式下，考核台人为隐蔽地设计了几十项故障，学生借助原理分析，进行全方位真实的机床电气故障排除训练，克服了以往只能在实际设备上进行教学的缺陷，达到了耗资少、教学效果显著的目的。

装置配备
1. 桌身部分：采用优质钢板做骨架，经过机械加工成型，外表面喷涂彩色环氧聚塑，整机既坚固耐用，又美观大方；设有两个大抽屉和1个大
柜桶，分别用于放置工具及挂箱等。桌子的底部采用带刹车的万向轮，移动和固定两相宜，方便调整设备的摆放位置。
2. 桌面部分：采用25mm厚高密度纤维板外贴进口防火板，PVC截面封边，桌边鸭嘴型设计。桌面具有耐磨、耐热、耐污、耐烟灼、耐火、耐
菌、防霉、抗静电及易清洁等特点。
3. 实验屏部分：钢质结构，外形美观、坚固耐用。
（1）输入电源: 三相四线380V±10%  50Hz交流电源。
（2）电流型、电压型漏电保护器：对漏电现象和短路故障进行保护，使装置自动跳闸，切断电源。
（3）故障开关箱：设有故障设置开关，可设置几十种短路开路故障；
（4）输出电源：三相四线电源，380V/1.5A。单相220V电源。
（5）主要电器元件均采用中国国标元件，保证质量和技术参数要求。
（6）控制机构。
（7）执行机构。
（8）开关电源。
（9）设备规格：1400×700×1500(mm)。
4．挂箱部分：铝质结构，重量轻，移动方便。
（1）挂箱尺寸：655×555×75(mm)。

安全标准
1．漏电保护: 漏电电流为小于30mA。
2．接地装置: 设备设有接地装置,其接地电阻值小于0.1Ω。
3．绝缘电阻: 电源端子与外壳露出金属部件之间的绝缘电阻应不小于20MΩ。
4．抗电强度: 电源端子与外壳露出金属部件之间能承受频率为50HZ,电压为1500V， 历时1min试验，无击穿和飞弧现象。

1．输入电源：三相四线(380V±10％ 50HZ)
2．环境温度：–10℃－+40℃
3．相对湿度：＜85％(25℃)
4．海拔高度：＜4000m
5．装置容量：＜1000VA

1. 熟悉常用低压电器的机构与原理。
2. 通过测量找出线路上的故障点。
3. 对机床故障的排除。
4. 设置故障点，作为维修电工的技能考核台。
5. 熟悉机床的电气控制原理及保护装置。
6. 掌握机床常见故障的排除方法。
该系列装置主要包括如下挂箱（用户自选）：
CA6140车床智能考核挂箱
SM1432A万能外圆磨床智能考核挂箱
M7120平面磨床智能考核挂箱
M7130平面磨床智能考核挂箱
T68卧式镗床智能考核挂箱
X62W万能铣床智能考核挂箱
Z3040摇臂钻床智能考核挂箱
Z3050摇臂钻床智能考核挂箱
DDHL电动葫芦智能考核挂箱



智能考核答题系统:
