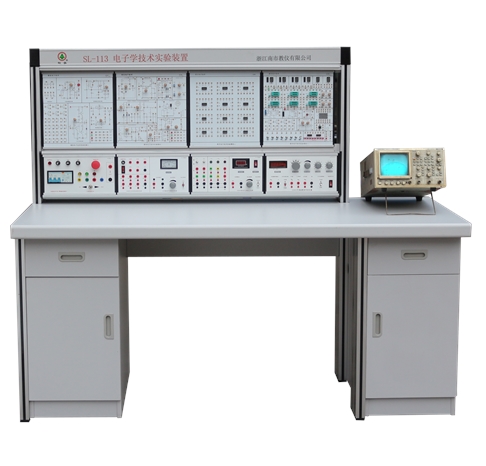

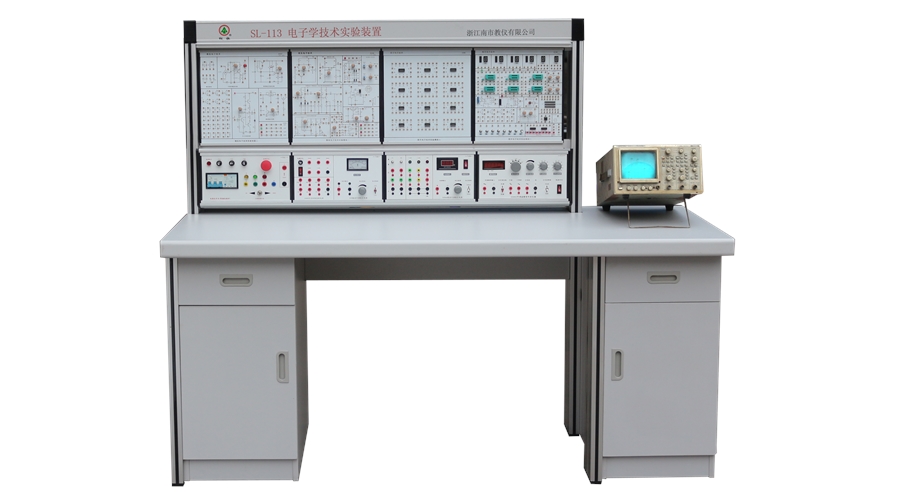

SL-113 电子学技术实验装置

发布时间：2012-10-27 14:54:44

本装置是根据《模拟电子技术基础》、《模拟电子技术》、《数字电子技术基础》、《数字电子技术》等课程设计而成的。

主要内容包括：常用半导体器件、基本放大电路、多级放大电路、集成运算放大电路、反馈电路、信号的运算和处理电路、波形的发生和信号的转换电路、功率放大电路、直流电源等模拟电路，以及门电路、触发器、计数器、译码器、编码器、数据选择器、组合逻辑电路、时序逻辑电路、脉冲波形的产生与整形、数模转换器和模数转换器、半导体存储器和可编程逻辑、数字电路综合应用和Multisim电子技术仿真软件的使用等数字电路。主要适合于电子、电气、自动化、通信、计算机、机电一体化、电子信息类各专业教学和培训使用。

序号	种类	名称	说明
1	实验桌	骨架支柱	铝合金
2		实验桌面	防火、防水、耐磨高密度板
3		存储柜	木质（标配）/铁质
4		防尘帘幕
5		紧固件
6	功能模块	T01：三相电源实验仪器	尺寸：300×150×165（mm）
7		T08：交直流电压源	尺寸：300×150×165（mm）
8		T07：常用稳压源	尺寸：300×150×165（mm）
9		T11：信号发生器	尺寸：300×150×165（mm）
10		T25：报警记录仪*	具有设定时间、定时报警、切断电源等功能，还可以自动记录由于接线或操作错误所造成的漏电告警次数。
11	实验挂箱	G106：模拟电子技术实验挂箱一	二极管/三极管的简单测试；单极放大/两级放大/多级放大电路；射极跟随器电路；差动放大电路；场效应管放大电路；集成运放基本测试电路；集成运放比例求和电路；集成运放的积分/微分电路；电压比较器；RC正弦波振荡电路；LC振荡器及选频放大器；有源滤波器；集成功率放大器；互补对称功率放大器；集成稳压器；串联稳压电路；晶闸管可控整流电路等。
12		G107：模拟电子技术实验挂箱二
13		G108：数字电子技术实验挂箱三	8组8421共阴、共阴共阳数码管各2组,16P活动插座6只，14P活动插座6只、二极管及三极管特性单元实验电路；555电路，万能扩展部分等，以及实验所需的芯片及器件。可以完成基本门电路的测试；编码器/译码器电路；RS/JK/D等触发器；计数器/加法器/移位寄存器等；七人表决电路/智能交通灯电路/秒表设计电路/智能竞赛抢答器/数字频率计的设计等
14		G109：数字电子技术实验挂箱四
15	仪器	C01：智能直流电压/电流表	智能三位半数显500V直流电压表、5A直流电流表，微处理器控制，自动切换量程，带通信功能，0.5级精度，超量程保护，可存贮、查询测量数据
16		双踪示波器*
17		逻辑测试仪*
