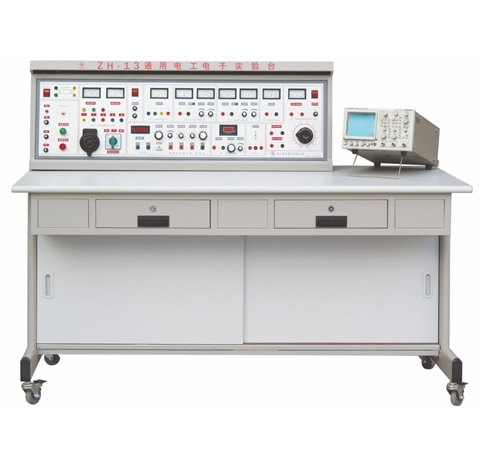

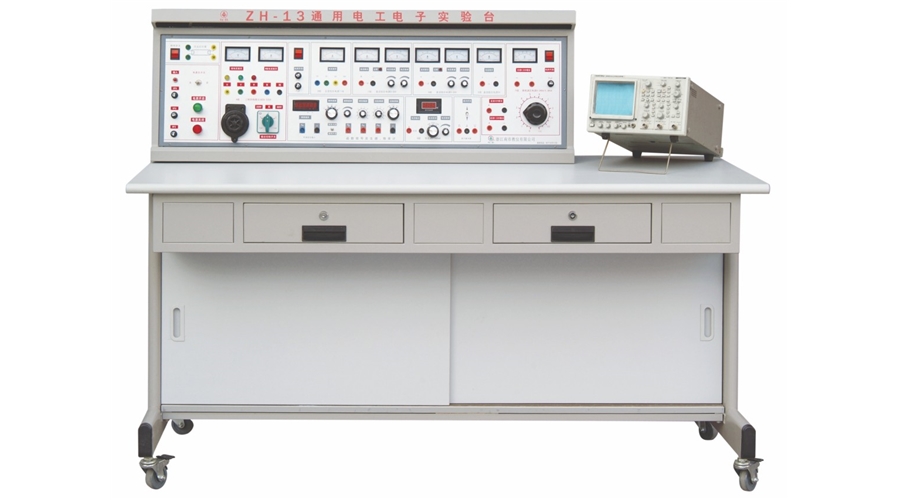

充分考虑了实验室的现状和未来的发展趋势，在ZH-12型实验设备的性能和结构上进行了全面的升级。实验方式采用模块式与插件式相结合，增加了劳动技能训练项目，锻炼学生的动手能力。对电源、数字式仪表采取可靠保护，同时实验台设置了电流型和电压型漏电保护，为开放式实验室提供有效的安全保护。为高等专业学校、职业技术学院、技能培训新建或扩建实验室，迅速开设实验课提供理想的实验设备。

    实验精度高，安全性能好，效率高，突出了劳动技能训练 锻炼学生的动手能力；实验台为铁质喷塑结构,美观、耐用。

工作电源：三相四线380V±10%  50Hz
A组：三相四线380V、220V输出。
B组:  低压交流电源0V~3V~9V~18V。
C、D组：两组直流稳压电源0~30V/1.5A
连续可调，自动换档，具有过载指示、
自动保护和自动恢复功能。
E组：直流稳压电源，5V/1A。
F组： 一组0-240V可调交直流电源输出；
一组220V直流电源输出。
G组：恒流源，0-500mA连续可调，调
节精度1%，数字电表指示；开路保护。
单次脉冲源：正负5V脉冲信号输出。
函数信号发生器：1、波形：正弦波、三角波、方波      2、频率范围：5Hz-550KHz连续可调。
频率计：测量范围：1Hz-8MHz；6位数显；自动换档

以24座为例：
1、主控台1台：分别控制学生台电源；规格1600*700*1140（mm）；
2、学生实验台12台，每台两座，规格1600*700*1140（mm）；
3、塑料凳25张；
4、实验导线13套。实验指导书13套；

电工部分
1、 元件伏安特性的测试
2、 基尔霍夫定律
3、 叠加定理
4、 戴维南定理
5、 电压源与电流源的等效变换
6、 一阶电路的响应与测试
7、 二阶动态电路响应的研究
8、 VCVS、VCCS、CCVS、CCCS实验
9、 二端口网络的研究
10、电压互感器实验
11、 R、L、C元件阻抗特性的测定
12、R、L、C串联谐振电路的研究
13、单相铁芯变压器特性的测试
14、单相电度表实验
15、三相交流电路电压、电流的测量
16、日光灯功率因数的提高
17、回转器
18、三相电路功率的测量19、负阻抗变换器
20、典型电信好的观察与测量
21、电阻串并联电路
22、Rc网络的频率特性
23、基本电工仪表使用与测量误差计算
24、功率因数及相序的测量
25、仪表电压量限扩展电路设计实验
26、仪表电流量限扩展电路设计实验
27、电流互感器实验
电工技能训练
1、伏安法测电阻
2、电阻的混联
3、电阻的分压电路
4、电源电动势内阻的测定
5、欧姆定律
6、负载获得最大功率的条件
7、直流电桥测电阻
8、支路电流法
9、楼梯灯开关控制
10、星形和三角形电路等交互换
11、互易定理
12、RC串联电路阻抗角和电压三角形
13、电容器的混联
14、电容器的充放电
15、电感器交直流中的作用
16、电容器交直流中的作用
17、单相电流电路实验
18、电磁感应现象的研究
19、通电、断电自感现象
20、元件、工具的作用与识别
21、常用导线的连接
22、电烙铁的拆装与焊接技能训练
23、交流电压的测定
24、直流电压、直流电流的测量训练
25、万用表转换开关的使用与读数
26、电工布线与白炽灯、日光灯的安装
27、电压表、电流表的安装
28、兆欧表、接地电阻测定仪的使用
29、配电板的安装
30、小型电源变压器的制作
31、小型直流电源的制作

1、电工实验模块4块；
2、插件式元器件1套；
3、电工技能训练器材、工具1套。

1、数字万用表
2、双踪示波器
3、电力拖动实验，实验项目见第10页ZH-13D型电力拖动部分。
4、双门立柜，规格840*500*1750（mm），

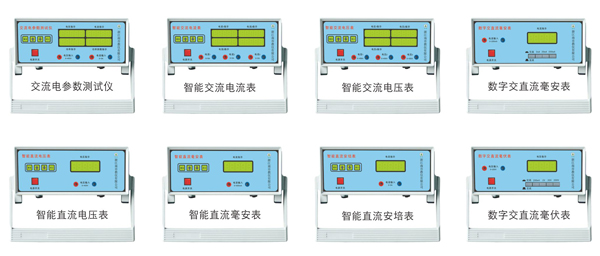

5、人体医疗模型（触电后急救训练：口对口人工呼吸法及胸外心脏挤法观察）一个实验室1个6、交直流数字毫伏表：测试范围2mV~200V(有效值)，0.5级精度。
7、交直流数字毫安表：测试范围2mA~200mA(有效值)，0.5级精度。
8、交流电参数测试仪(电压、电流、功率、功率因数表)：功率测量范围：0~1000瓦。电流测量范围：0~5安培。
       电压测量范围：0~450伏。自动切换量程，1级精度，微处理器制作，带通讯功能，16位数码管显示，超量程保护，
       可存贮、查询测量数据
9、智能直流数字安培表：微处理器制作，自动切换量程，带通讯功能，0.5级精度，四位数码管显示，超量程保护，可存贮、
       查询测量数据，测量范围：0~5安。
10、智能直流数字毫安表：微处理器制作，自动切换量程，带通讯功能，0.5级精度，四位数码管显示，超量程保护，可存贮、
       查询测量数据，测量范围：0~500毫安。
11、智能直流数字电压表：微处理器制作，自动切换量程，带通讯功能，0.5级精度，四位数码管显示，超量程保护，可存贮、
        查询测量数据，测量范围：0~300伏。
12、智能交流数字电流表（三只表）：微处理器制作，自动切换量程，带通讯功能，0.5级精度，四位数码管显示，超量程保
      护，可存贮、查询测量数据，测量范围：0~5安培。
13、智能交流数字电压表（三只表）：微处理器制作，自动切换量程，带通讯功能，0.5级精度，四位数码管显示，超量程保
      护，可存贮、查询测量数据，测量范围：0~450伏。
