本装置是根据《电工电子技术技能与实训》、《电工电子工艺与装置》等电子信息类行业认证教材而设计的，注重对学生实践动手能力和创新能力的培养，具有很强的实践性。通过本装置，正确使用各种常用电工工具、电子仪器；掌握常用导线连接方法、基本的装焊操作技能；并熟悉电子元器件、进行电路的配线和接线操作；掌握电动机控制电路的基本分析方法，进行一般电动机控制电路的设计与安装。

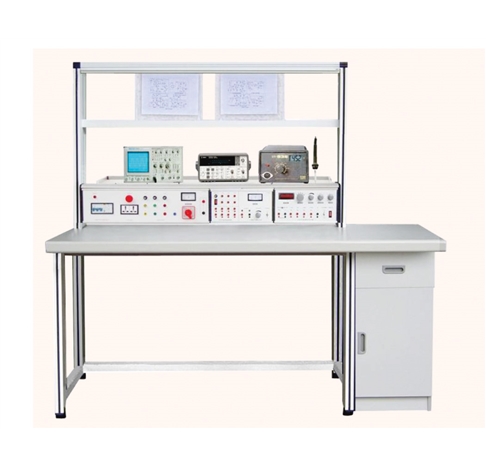

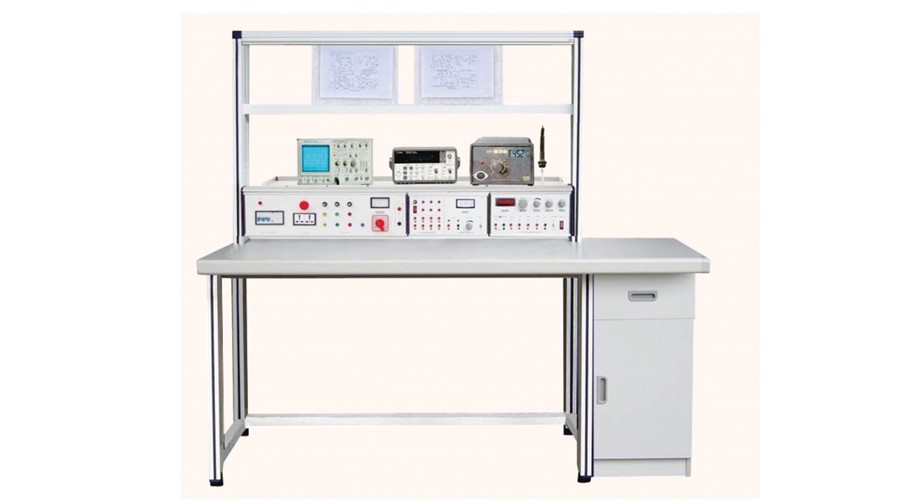

1、本实验装置主体为铝合金型材（国家专利），结构由桌子、实验台“模块”、实验屏“挂箱”组成。
2、实验台采用可拆分式“模块”结构（国家专利），具有任意组合，利于功能升级。
3、实验“挂箱”采用隐藏式导轨结构（国家专利），装卸方便，做到面板无磨损，确保使用质量。
4、整体尺寸： 1650mm×660mm×1740mm； 材料：铝木结构。使用电源：三相  AC 380V ±10V 　50HZ。

1、安全保护系统：设有短路保护、过载保护、急停、漏电保护。
2、三相380V输出、直流220V输出。
3、220V插座式6组，其中4组用于仪器使用，另外2组用于焊接练习，设有电源开关单独控制。
4、设有2M函数信号发生器一组，输出正弦波、方波、三角波，并设有一只六位数码显示频率计，测量范围为0-10MHZ。
5、0-240V低压交流电源一组:又可以作双9V、双12V、双18V输出。
6、24V可调直流稳压电源输出，具有正负极提示LED灯，防止电源反接。

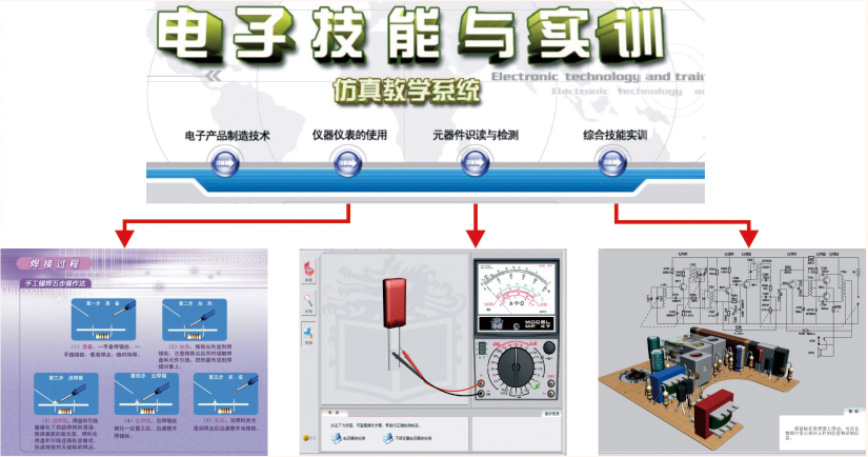

7、电子技能与实训仿真教学系统：总共分为电子产品制造技术、仪器仪表的使用、元器件的识别与检测、综合技能实训四部分；通过图文并茂的文字说明、丰富的视频教程、有趣的实操平台、课后练习等循序渐进的学习，使教学更加方便，学生学得更加轻松。

电子工艺实训项目：
1) 正确使用万用表的技能培训
2) 电阻器的识读与检测
3) 电容器的识读与检测
4) 电感器的识读与检测
5) 半导体器件的识读与检测
6) 开关与接插件的识别
7) 电子焊接与拆焊技术贴片焊接练习板
8) 电平指示器制作套件
9) 分压式电流负反馈偏置电路制作套件
10) 触摸开关的制作套件
11) 串联稳压电路制作套件
12) 可调集成稳压电路制作套件
13) 逻辑测试器制作套件
14) 截止式电子保护稳压电源制作套件
15) 电子助记器电路制作套件
16) 熄火报警器制作套件
17) 光控门铃的制作套件
18) 与非门定时器电路制作套件
19) 闪光灯制作套件
20) 延时接通、短路保护直流稳压电源的装配
21) 自动充电器的装配
22) 调光台灯的制作套件
23) 模拟“知了”声电子电路制作套件
24) 声控开关电路制作套件
25) 触摸钥匙电路制作套件
26) 六位电子时钟制作套件
27) 6路抢答器制作套件
电工工艺实训项目：
1) 常用工具的使用
2) 常用测量仪表的使用
3) 常用导线的选择
4) 常用导线的连接
5) 万用表转换开关的使用与读数
6) 灯具、开关及插座的安装
7) 三层延时照明灯的安装
8) 电度表的安装
9) 常用开关类电器的拆装
10) 交流接触器的拆装
11) 接触器点动控制
12) 接触器自锁控制
13) 具有过载保护的正转控制
14) 接触器联锁的正反转控制
15) 按钮联锁的正反转控制
16) 双重联锁的正反转控制
17) 接触器星形三角形控制
18) 时间继电器星形三角形控制
19) 直接起动及能耗制动控制
20) 电动机反接制动控制电路
选配内容
21) 热继电器与时间继电器的拆装
22) 小型电源变压器的制作
23) 小型直流电源的制作
24) 单相电容式异步电动机绕组的拆换
25) 单相电容式异步电动机故障分析与排除
26) 三相鼠笼式电动机常见故障的分析
27) 三相异步电动机的拆装
28) 三相鼠笼式电动机的运行中的巡视
29) 三相鼠笼式电动机的定期检修
30)   触电急救人体复苏模
选配套件另购。
