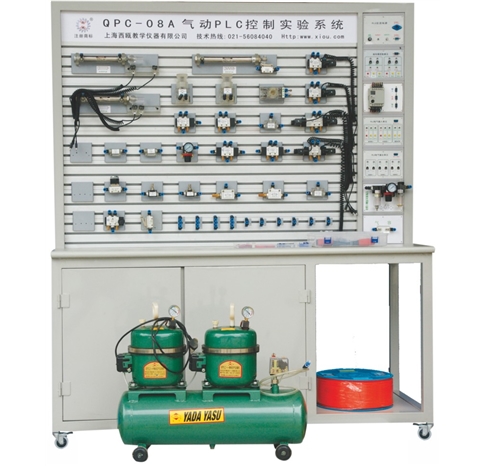

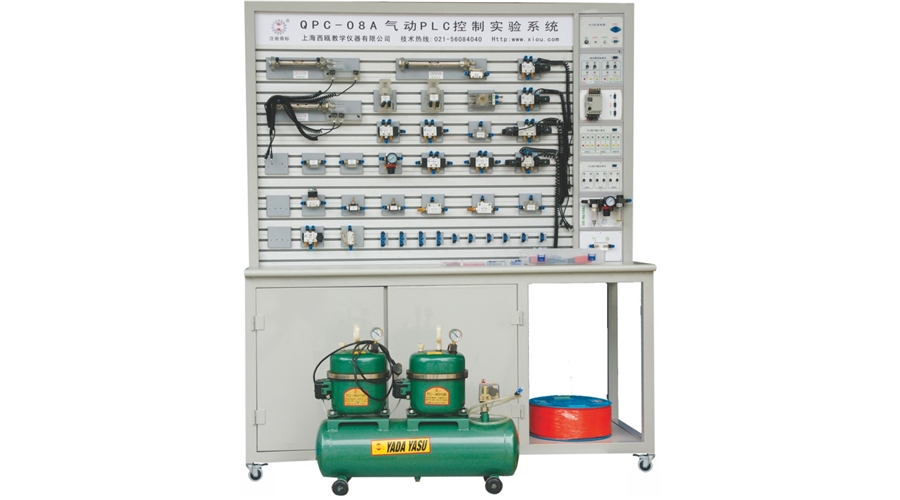

气动PLC-08A实验系统适应于大中专院校、技校、职业学校中的机械工程、机电一体化、自动化专业开设《液压与气压传动》、《气动控制技术》、《 PLC可编程序控制器原理及应用》等相关课程的教学实验，同时也可作为机、电、气一体化的综合实验台。学生通过实际操作实验及课程设计，可以准确、形象、深入地了解、掌握气动元件的结构、气动回路的控制原理及设计方法等。以及掌握PLC可编程序控制器的功能，控制原理及编程技巧等。

电脑及电脑桌选配

1.气动PLC-08A实验系统采用了立体柜式的铝槽结构，实验元件可自由安装移动，灵活性大。
2.实验气动元件均装有固定元件的底板，实验时组装快捷，方便。
3.实验电气控制采用低压直流24V电源，实验回路控制安全。
4.电气主控制单元采用PLC可编程序控制器，可与PC微机通讯实现微机智能控制。同时，还可采用独立的继电器控制单元进行电气控制，通过比较，
  突出PLC可编程控制器控制的优越性，加深对PLC可编程控制器的了解及掌握。

(一）实验台外形尺寸： 1500mm×640mm×1850mm
        实验台包装尺寸：1620mm×750mm×1920mm
        毛重/净重：296kg/254kg
(二）气动元器件配备：
    空气过滤、减压、油雾器三联件，减压阀，手动换向阀，电磁换向阀，气控换向阀，行程阀，单向阀，节流阀、单向节流阀、快速排气阀，或门型梭阀，单作用气缸，双作用气缸、旋转气缸，行程开关（常闭、常开）等。元器件都固定在元件板上。
（三）电气模块：
        1.直流电源单元，输入：AC 220V    输出：DC24V/2A
 2.PLC可编程序控制器：三菱FX1S-14MR型主机，8输入6输出(继电器输出）
 3.PLC电气控制输入单元
 4.PLC电气控制输出单元
 5.继电器控制单元
 (四）空气压缩机：
        型号：WY5.2双头静音气泵   电源：AC220V   电机功率：175W×2只   气罐容积：18L  额定输出气压 0.7MPa
（五）软件及程序
        1.PLC编程软件及应用程序
        2.相应实验的气动组态仿真软件
（六）附件
        菲力格-300专业工具配件箱

1.单作用气缸的换向回路
2.单作用气缸速度控制回路
3.双作用气缸双向调速回路
4.缓冲回路
5.高低压转换回路
6.延时回路
7.互锁回路
8.单缸连续往复动作回路
9.多缸顺序动作回路
10.四缸联动回路
11.或门型梭阀的应用回
12.双作用气缸的换向回路
13..双作用气缸的调速回路
14..速度换接回路
15..二次压力控制回路
16.计数回路
17.过载保护回路
18.单缸单往复控制回路
19.直线缸，旋转缸顺序动作回路
20.双缸同步动作回路
21.卸荷回路
22.快速排气阀应用回路
选配：表示必须在供货合同中注明，标准型号不予配置
