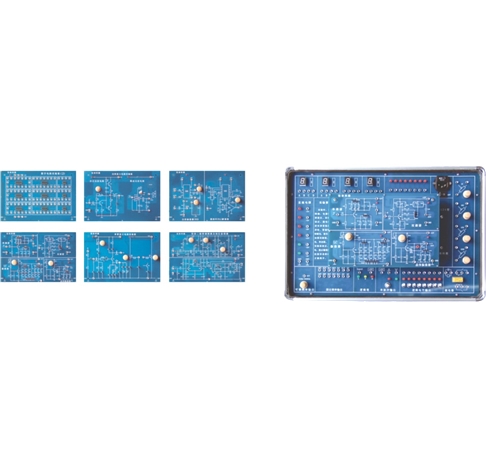

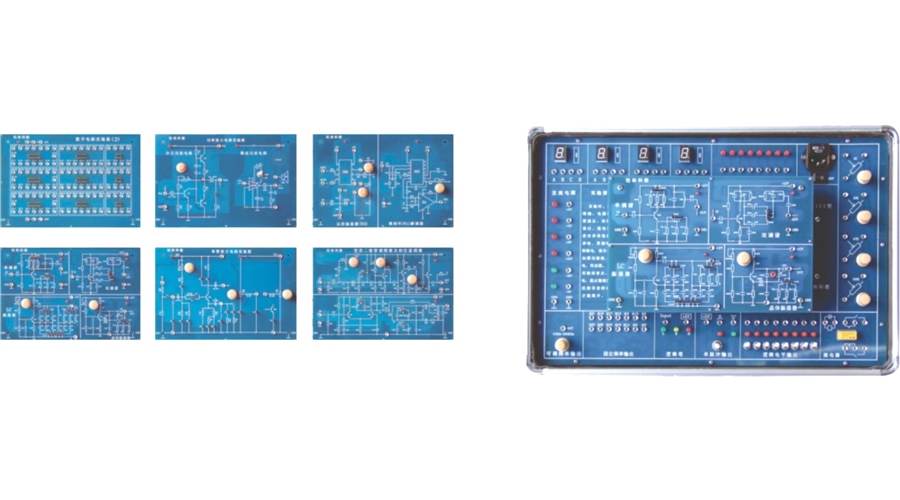

SL-607高频、模拟、数字三合一实验系统是根据目前《模拟电子技术》、《数字电子技术》、《高频电子技术》教学大纲的要求，为配合各理工科类大专院校学生学习有关“电子技术”课程，而研发的新一代实验装置，本实验装置采用模块式结构，将模拟、数字、高频基础实验所需的公用电路设计成一个公共平台，以便各学校开设的课程作任意扩展。可让学生自主实验，为开放实验室，提供良好的硬件设施。

1、电源输入： AC 220V±22V，50Hz
2、电源输出： DC：±5V～±12V可调
　　　　　　　DC：＋5V～＋27V可调
　　　　　　　D C：±12V
以上各路输出均有过流保护，自动恢复功能
AC V:7.5V×2；
3、直流信号源：双路-0.5V～＋0.5V；－5V～＋5V两档连续可调。
4、逻辑电平开关、逻辑电平指示、信号源（0.5-500KHZ）、单次脉冲源、4511译码器电路等。
5、电路实验板：
模电实验板3块
数电实验板2块
高频电路实验板6块
6、主要特点
??该实验箱需要测量及观察的部分装有测试钩和短路帽，每个单元电路以基本电路为主，再连接不同的元件为该电路参数或通过不同的单元电路组合，完成不同的实验要求。

模拟电路实验项目
1、单级放大电路
2、两级放大电路
3、负反馈放大电路
4、射极跟随器
5、RC正弦波振荡器
6、共发射极放大电路
7、共集电极放大电路
8、共基极放大电路
9、三极管输入输出特性测试
10、互补对称功率放大器
11、集成运算放大器的参数测试
12、集成减法运算电路
13、集成积分运算电路
14、集成微分运算电路
15、比例求和运算电路
16、集成运放一阶有源滤波器
17、电压比较器的研究
18、迟滞比较器
19、波形变换电路
20、有源滤波器
21、集成功率放大器?
数字电路实验项目
1、TTL集成逻辑门的参数测试与使用
2、CMOS集成逻辑门的测试
3、门电路的逻辑功能实验
4、常用组合逻辑功能器件的测试
5、数据选择器及其应用
6、血型关系检测电路和表决电路
7、RS触发器的功能与测试
8、JK触发器逻辑功能及主要参数测试
9、移位寄存器的功能测试
10、十进制计数器（CMOS）
11、异步计数器
12、同步计数器
13、计数、译码、显示电路实验
14、555集成定时器及应用
15、序列检测器
高频电路实验项目
1、小信号调谐放大实验
2、高频谐振功率放大器
3、LC电容反馈式三点式振荡器
4、晶体振荡器
5、幅度调制实验
6、幅度解调实验
7、变容二极管调频振荡器
8、相位鉴频器
9、集成电路（压控振荡器）构成的频率调制器
10、集成电路（锁相环）构成的频率解调器。
11、信号源的组成及关系
