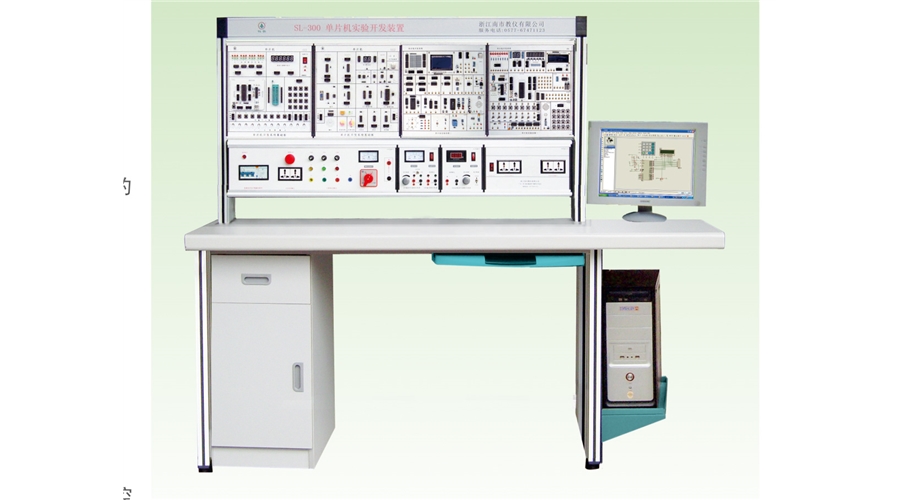

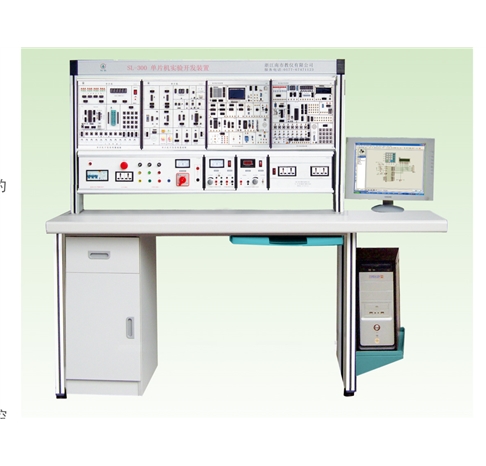

本装置是根据计算机科学与技术、自动化、电子信息工程、机电一体化等专业单片机课程教学课本《单片机原理及其接口技术》、《单片机原理及应用》、《8051单片机C语言程序设计与实例解析》、《单片机应用系统与开发技术》等，而专门设计的单片机实验装置。采用AT89S52芯片,外围接口包括数码管、按键、8255、A/D转换、LCD接口、通信接口和ISP下载等模块。装置实验模块独立化，实验接口全部引出，适合于单片机实验教学,也适合于学生自学。
1、本实验装置主体为铝合金型材（国家专利），结构由桌子、实验台“模块”、实验屏“挂箱”组成。 2、实验台采用可拆分式“模块”结构（国家专利），具有任意组合，利于功能升级。 3、实验“挂箱”采用隐藏式导轨结构（国家专利），装卸方便，做到面板无磨损，确保使用质量。 4、实验屏采用“帘幕”防尘结构（国家专利），延长使用寿命。 5、实训装置外型整体尺寸： 1650mm×660mm×1600mm； 材料：铝木结构。使用电源：三相 AC 380V ±10V 50HZ。
1、安全保护系统：设有短路保护、过载保护、急停、漏电保护。 2、三相380V输出、直流220V输出、220V插座式6组。 3、单次脉冲输出四组、逻辑笔输出一组。 4、直流稳压电源：±12V、±5V四组直流稳压电源输出。 5、USB编程器：SL-USBASP下载器 6、单片机仿真软件：可以全面仿真单片机及其外围电路组成的系统的仿真、RS-232动态仿真、C调试器、SPI调试器、键盘和LCD系统仿真的功能；有各种虚拟仪器，如示波器、逻辑分析仪、信号发生器等。可与keil联调进行程序调试，是学习和开发的好帮手，而且具有模拟电路仿真、数字电路仿真功能。 7、仿真器：SL-51仿真器，可仿真51单片机基本功能，可与keil联调，进行单步、全速运行、停止、设置多个断点等多种调度方式。 8、SH-51仿真器（伟幅仿真器）：Wave/Keil双平台。选配 9、设有学生台电源遥控功能，采用无线遥控技术，老师可以控制学生台电源，不受遥控位置影响，方便教学。选配
单片机实验项目 1) 软件清零 2) 拆字程序 3) 拼字程序 4) 数据排序 5) 二进制到ASCII码的转换 6) 二进制到BCD码转换 7) 跑马灯实验 8) 转弯灯模拟实验 9) I/O口输入输出实验 10) I/O口简单扩展 11) 74LS138译码器电路 12) 继电器控制实验 13) 音频控制实验——音乐播放 14) LED静态显示实验 15) LED动态显示实验 16) 定时器应用——时钟模拟实验 17) 中断应用——按键计数实验 18) 独立按键多功能实验 19) 矩阵式键盘实验 20) DAC0832数模转换应用 21) ADC0809模数转换实验 22) 并入串出实验 23) 串入并出实验 24) 步进电机控制实验 25) 直流电动机PWM调速实验 26) I2C总线实验 27) LED点阵汉字实验 28) 计算机钢琴实验 29) 温度传感器温度控制实验 30) 时钟芯片实验（电子万年历） 31) 串口通信实验 32) 工业顺序 33) 串行静态显示实验 34) LCD1602显示实验 35) 计算器模拟实验 36) 红外遥控实验 37) 看门狗实验 38) 数字频率计实验 39) 12864显示模块 40) 语音录音放音模块 41) 8255 IO扩展应用一 42) 8255 IO扩展应用二 选配实验 43) SD卡读写实验 44) ITF彩屏显示实验 45) CAN通信 46) U盘读写 47) 触摸屏实验 48) 防盗报警模块 49) USB通信实验 50) 8155 IO扩展应用 51) 8279键盘扫描显示综合应用 52) 片外RAM读写 选配内容另购
