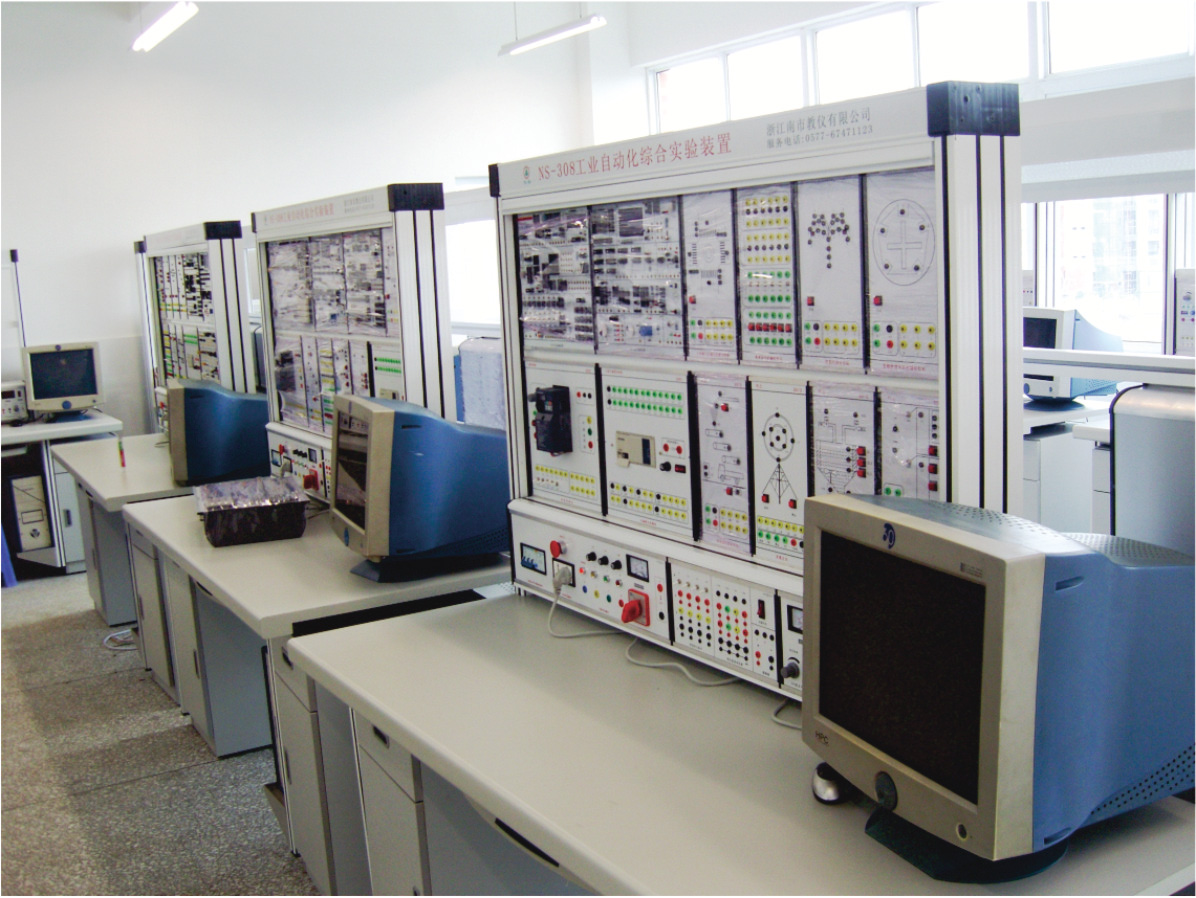

该实验装置集PLC、变频器、单片机、微机原理于一体，提供了优化的软件和硬件资源，相互独立。适用于《可编程控制器技术》、《变频器控制技术》、《PLC及其应用》、《单片机外围接口技术》、《微机原理》等课程教学。实验装置采用挂箱形式，便于扩展和功能升级。

1、本实验装置主体为铝合金型材（国家专利），结构由桌子、实验台“模块”、实验屏“挂箱”组成。
2、实验台采用可拆分式“模块”结构（国家专利），具有任意组合，利于功能升级。
3、实验“挂箱”采用隐藏式导轨结构（国家专利），装卸方便，做到面板无磨损，确保使用质量。
4、实验屏采用“帘幕”防尘结构（国家专利），延长使用寿命。
5、实训装置外型整体尺寸： 1650mm×660mm×1740mm； 材料：铝木结构。使用电源：三相  AC 380V ±10V  50HZ。

1、安全保护系统：设有短路保护、过载保护、急停、漏电保护。
2、三相380V输出、直流220V输出、220V插座式6组。
3、单次脉冲输出四组、逻辑笔输出一组。
4、直流稳压电源：±12V、±5V、24V五组直流稳压电源输出。
5、500mA可调恒流源，2档分档，数字电表指示。
6、USB编程器：SL-USBASP下载器
7、仿真器：SL-51仿真器，可仿真51单片机基本功能，可与keil联调，进行单步、全速运行、停止、设置多个断点等多种调度方式。
8、SH-51仿真器（伟幅仿真器）：Wave/Keil双平台。选配
9、设有学生台电源遥控功能，采用无线遥控技术，老师可以控制学生台电源，不受遥控位置影响，方便教学。选配

单片机实验项目
1) 软件清零
2) 拆字程序
3) 拼字程序
4) 数据排序
5) 二进制到ASCII码的转换
6) 二进制到BCD码转换
7) 跑马灯实验
8) 转弯灯模拟实验
9) I/O口输入输出实验
10) I/O口简单扩展
11) 74LS138译码器电路
12) 继电器控制实验
13) 音频控制实验——音乐播放
14) LED静态显示实验
15) LED动态显示实验
16) 定时器应用——时钟模拟实验
17) 中断应用——按键计数实验
18) 独立按键多功能实验
19) 矩阵式键盘实验
20) DAC0832数模转换应用
21) ADC0809模数转换实验
22) 并入串出实验
23) 串入并出实验
24) 步进电机控制实验
25) 直流电动机PWM调速实验
26) I2C总线实验
27) LED点阵汉字实验
28) 计算机钢琴实验
29) 温度传感器温度控制实验
30) 时钟芯片实验（电子万年历）
31) 串口通信实验
32) 工业顺序
33) 串行静态显示实验
34) LCD1602显示实验
35) 计算器模拟实验
36) 红外遥控实验
37) 看门狗实验
38) 数字频率计实验
39) 12864显示模块
40) 语音录音放音模块
41) 8255   IO扩展应用一
42) 8255   IO扩展应用二
选配实验
43) SD卡读写实验
44) ITF彩屏显示实验
45) CAN通信
46) U盘读写
47) 触摸屏实验
48) 防盗报警模块
49) USB通信实验
50) 8155   IO扩展应用
51) 8279键盘扫描显示综合应用
52) 片外RAM读写
可编程控制实验项目
1) 基本指令的编程模块
     a 、与、或、非逻辑功能实验
     b、定时器、计数器功能实验
     c、跳转、分支功能实验
     d、移位寄存器实验
     e、数据处理功能实验
     f、微分、位操作实验
2) 四节传送带模块
3) 电动机的自动控制模块
4) 步进电机的PLC控制模块
5) 电梯系统控制模块
6) 十字路口交通灯的PLC控制模块
7) 天塔之光的实验挂箱模块
8) 水塔自动供水的PLC控制模块
9) 液体混合装置的实验模块
10) 机械手模块
变频器实验项目
1) 变频器的认识实验
2) 变频器的参数设定与操作
3) 变频器的面板控制
4) 变频器的电位器控制
5) 变频器的电压控制
6) 变频器的电流控制
7) 变频器的多段速度控制电动机
8) 变频器状态信号显示与采集
9) 三相异步电动机的开环调速实验
微机原理实验项目
1) 使用ADC0809的A/D转换实验
2) 使用DAC0832的D/A转换实验(一)
3) 使用DAC0832的D/A转换实验(二)
4) 8255A可编程并行口实验(一)
5) 8253A定时/计数器实验
6) 使用8259A的单级中断控制实验
7) 使用8251A的串行接口应用实验(一)
8) 8279A可编程键盘显示接口实验
9) 小直流电机调速实验
10) 步进电机控制
11) 继电器控制
12) 存贮器读写实验
13) 使用8237A可编程DMA控制器实验
14) 8259A串级中断控制实验
网络模块:（选配）可组成MCGS监控网，具体介绍那个如下：
MCGS用于快速构造和生成上位机监控系统的组态软件系统，主要完成现场数据的采集与监测、前端数据的处理与控制。可以快速、方便的开发各种用于现场采集、数据处理和控制的设备。
