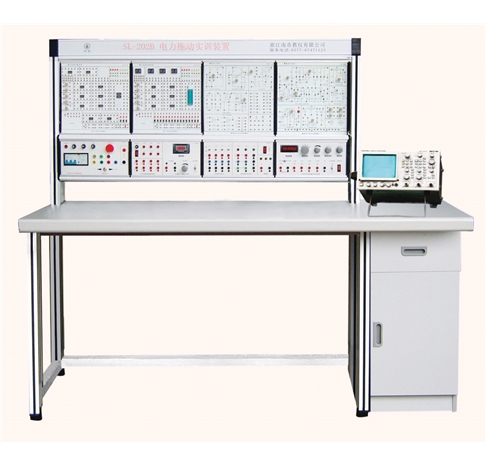

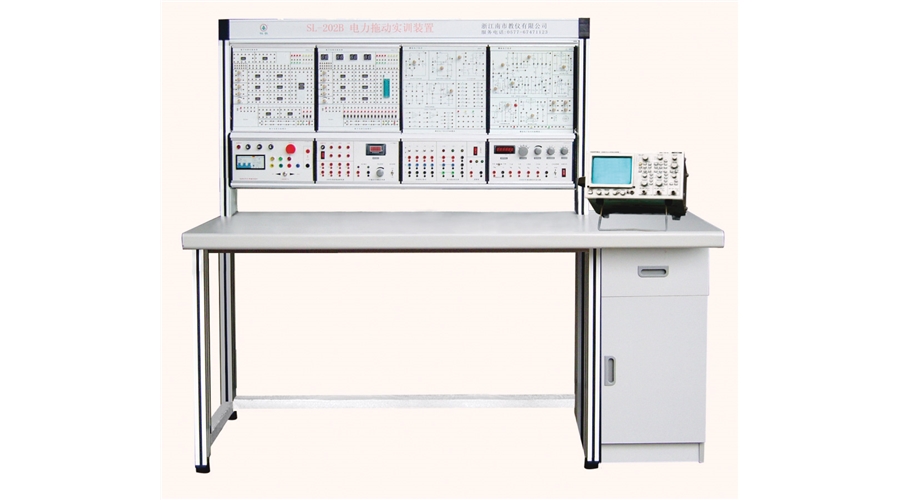

该装置为双工位挂箱配置，学生可同时实验。配置数电实验模块。

1、本实验装置主体为铝合金型材（国家专利），结构由桌子、实验台“模块”、实验屏“挂箱”组成。
2、实验台采用可拆分式“模块”结构（国家专利），具有任意组合，利于功能升级。
3、实验“挂箱”采用隐藏式导轨结构（国家专利），装卸方便，做到面板无磨损，确保使用质量。
4、实验屏采用“帘幕”防尘结构（国家专利），延长使用寿命。
5、实训装置外型整体尺寸： 1650mm×660mm×1740mm； 材料：铝木结构。使用电源：三相  AC 380V ±10V 　50HZ。

1、安全保护系统：设有短路、过载保护、急停、漏电保护。
2、三相380V输出、直流220V输出、220V插座式4组。
3、24V直流稳压可调输出，正负极提示LED，防止电源极性接反；
4、交流电源双9V、双12V、双18V输出，0～240V交流输出。
5、单次脉冲输出四组、逻辑笔输出一组。
6、直流稳压电源：±12V、±5V四组直流稳压电源输出。
7、2M信号源：波形有正弦波、方波、三角波，设有频率计一只，六位数显，支持外测。
8、C01 智能直流数字电表：包括5A智能直流数字安培表和500V智能直流数字电压表。选购
9、交直流数字毫伏表：测试范围为2mV～200V（有效值），0.5级精度。选购
10、交直流数字毫安表：测试范围为2mA～200mA（有效值），0.5级精度。选购

电子基础实验项目：
数电部分：
1) 晶体管开关特性、限幅器与钳位器
2) TTL集成逻辑门的逻辑功能与参数测试
3) TTL集成逻辑电路的连接和驱动
4) 组合逻辑电路的设计与测试
5) 编码器及其应用
6) 译码器及其应用
7) 数据选择器及其应用
8) RS触发器及其应用
9) JK触发器及其应用
10) D触发器及其应用
11) 计数器及其应用
12) 移位寄存器及其应用
13) 使用门电路产生脉冲信号
14) 单稳态触发器与施密特触发器
15) 555时基电路及其应用
16) A/D模数转换实验
17) D/A数/模转换器
18) 8线数据传输电路（综合应用）
19) 4位环形计数节拍发生器（综合应用）
20) 单次脉冲电路发生器（综合应用）
21) 秒脉冲信号发生器（综合应用）
22) 数字钟（综合应用）
23) 电子抢答器（综合应用）
24) 密码锁电子电路（综合应用）
25) 交通灯控制电路 （综合应用）
26) 彩灯显示电路（综合应用）
27) 救护车/消防车声响报警（综合应用）
